??????? 目前國內的部分政府機關、廠礦企業、事業單位、大中專、中學的食堂還是沿用多年的傳統的飯菜票結算方式，這種方式速度慢，易出差錯，還得花費大量的人力和物力去印發，匯總飯菜票，而且飯菜票在反復的流通過程中攜帶了大量的病菌，很不衛生。

?

??????? 為解決這些弊端，興邦公司推出了食堂售飯管理系統。該系統用射頻卡代替了現今食堂流通的飯菜票，用餐者到食堂吃飯前，先交一定金額現金作為預買飯菜票，由食堂管理部門把金額，姓名，編號等寫入用戶卡中；就餐者到食堂用餐時，只需將卡插入各窗口的售飯機中，即可由工作人員輸入所用金額，售飯機會自動減去相應金額。當卡中錢數用到規定的最低線時，窗口機會在屏幕上顯示并發出蜂鳴聲，提醒用戶該到指定地點追加金額，以恢復卡的使用。

?

??????? 第五代射頻卡收費系統是興邦公司經過多年的反復研制和實踐而生產出來的，是適用于各行業食堂的現代化餐飲收費系統。

?

??????? 射頻卡取代了傳統餐票，避免了餐券流通過程中所造成的人力、物力、財力的浪費，避免了餐券的偽造、丟失，杜絕了食堂福利外流、病菌交叉感染等弊端，實現了財務日清月結。射頻卡的使用和推廣對促進后勤現代化改革起到了巨大的推動作用。

?

??????? WIFI無線食堂售飯收費系統組成：計算機、食堂售飯機、讀卡器、WIFI無線通訊器、售飯管理軟件、飯卡等組成。

?

??????? 4G無線食堂售飯收費系統組成：計算機、4G食堂售飯機、讀卡器、售飯管理軟件、飯卡等組成。

?

??????? TCP/IP網絡射頻IC卡食堂售飯收費系統組成：計算機、TCP食堂售飯機、讀卡器、售飯管理軟件、飯卡、通訊線材等組成。

?

射頻卡技術簡介

?

??????? 射頻卡又叫非接觸式IC卡，誕生于90年代初，是世界上最近幾年發展起來的一項新技術，它成功地將射頻識技術和IC卡技術結合起來，解決了無源卡中無電源和免接觸這一難題，是電子器件領域的一大突破。由于存在著光電卡、磁卡和接觸式IC卡不可比擬的優點，使之一經問世，便立即引起廣泛的關注，并以驚人的速度得到推廣應用。

?

??????? 由IC芯片、感應天線組成，并完全密封在一個PVC卡片中，無外露部分。非接觸式IC卡的讀寫過程通常由射頻卡與讀寫器之間通過無線電波來完成讀寫操作。

?

??????? 射頻卡本身是無源體，當讀寫器對卡進行讀寫操作時，讀寫器發出的信號由兩部分疊加組成：一部分是電源信號，該信號由卡接收后，與其本身的L/C產生諧振，產生一個瞬間能量來供給芯片工作。另一部分則是結合數據信號，指揮芯片完成數據、修改、存儲等，并返回給讀寫器。由射頻卡所形成的讀寫系統，無論是硬件結構，還是操作過程都得到了很大的簡化，同時借助于先進的管理軟件，可脫機的操作方式，都使數據讀寫過程更為簡單。

?

??????? 射頻卡具有以下優點：

???

??????? 1．可靠性高：射頻卡與讀寫器之間無機械接觸，避免了由于接觸讀寫而產生的各種故障。例如：由于粗暴插卡、非卡外物插入、灰塵或油污導致接觸不良等原因造成的故障。此外，射頻卡表面無裸露的芯片，無須擔心芯片脫落、靜電擊穿、彎曲損壞等問題，既便于卡片的印刷，又提高了卡片的使用可靠性。

?

??????? 2．操作方便，快速：由于非接觸通訊，讀寫器在10cm范圍內就可以對卡片操作，所以不必插撥卡，非常方便用戶使用。射頻卡使用時沒有方向性，卡片可以任意方向掠過讀寫器即可完成操作，這大大提高了每次使用的速度。

?

??????? 3． 防沖突：射頻卡中有快速防沖突機制，能防止卡片之間出現數據干擾，因此，讀寫器可以同時處理多張射頻卡。這提高了應用的并行性，無形中提高了系統工作速度。

?

??????? 4．可以適合于多種應用：射頻卡的存儲結構特點使它一卡多用，能應用于不同的系統，用戶可根據不同的應用設定不同的密碼和訪問條件。

?

??????? 5． 加密性能好：射頻卡的序列號是唯一的，制造廠家在產品出廠前已將此序列號固化，不可再更改。射頻卡與讀寫器之間采用雙向驗證機制，即讀寫器驗證IC卡的合法性時IC卡也驗證讀寫器的合法性。射頻卡在處理前要與讀寫器進行相互認證，而且在通訊過程中所有的數據都加密。

?

二、射頻卡系統參數

?

??????? 射頻卡卡符合國際標準，數據保存期為10年，讀無限次。射頻卡卡不帶電源，自帶天線，內含加密控制邏輯電路和通訊邏輯電路，卡與讀寫器之間的通訊采用國際通用的和保密交叉算法，具有極高的保密性能。

?

??????? 工作頻率：13.56MHZ

?

??????? 防沖突：同一時間可處理多張卡略讀寫距離：在20MM(與天線形狀有關)能方便、快速地傳遞數據

?

??????? 半雙工通訊方式

?

??????? 在無線通訊過程中通過以下機制來保證數據完整

?

??????? 支持多卡操作

?

??????? 防沖突機制：同一時間內可處理多張卡，并且在處理卡片時可防突發的讀或寫或讀寫中斷現象動態讀寫當對某張卡片進行處理時，其它卡可進入或離開射頻區域快速防沖突協議每增加一張卡對整個處理過程來說僅增加1ms

?

??????? 材料：PVC

?

??????? 尺寸：符合ISO10536標準

?

??????? 工作溫度：20℃至50℃(濕度為90％)

?

??????? 無電池：無線方式傳遞數據和能量

?

??????? 芯片加工技術：采用高速的CMOSEEPROM工藝

?

??????? 組成部分：一個芯片和一個簡單的線圈

?

??????? 相互認證(ISO/EC DIS97982)

?

??????? 通訊過程中所有數據均加密以防止信號截取

?

??????? 每張卡的序列號是全球唯一的

?

??????? 典型交易過程＜100ms

?

三、工作原理

?

??????? 卡片的電氣部分只由一個天線和ASIC組成，沒有其它外部器件。天線：卡片的天線是只有幾組繞線的線圈，很適于封裝到ISO卡片中。射頻卡射頻卡的工作原理是：讀寫器向射頻卡卡發一組固定頻率的電磁波，卡片內有一個LC串聯諧振電路，其頻率與讀寫器發射的頻率相同，在電磁波的激勵下，LC諧振電路產生共振，從而使電容內有了電荷，在這個電容的另一端，接有一個單向導通的電子泵，將電容內的電荷送到另一個電容內儲存，當所積累的電荷達到2V時，此電容可做為電源為其它電路提供工作電壓，將卡內數據發射出去或接取讀寫器的數據。

?

四、保密性

?

??????? 射頻卡的保密性能很好：獨一無二的卡片序列號、傳輸數據加密。

?

射頻卡收費機技術指標

?

?

?

???????? 結算時間 <1秒、脫機緩沖5000<筆、功耗＜10W，電源電壓220V±10%

?

??????? 通訊接口 RS-485、可靠通訊距離1200米，通訊速度9600BPS

?

射頻卡收費主控系統

?

??????? 1、財務管理日清月結

?

??????? 數據庫安全防范，無懈可擊。售飯管理軟件中的財務部份屬于規范化財務軟件。采用專用數據庫，各數據的不同加密存儲、設置的校驗位和數據庫的關聯校驗，完全杜絕了財務人員修改數據庫的可能性。

?

???????? 項目統計門類齊全。對日或餐的營業情況按任意時段統計，實現“當日結算”、“營業統計”、“日志檢索”、“發放月補”等各項功能。

?

??????? 輕松打印，一目了然。管理系統中的開戶、撤戶、換卡、糾錯、月補及其他修改帳戶內容的報表憑證及操作流水帳均可立即統計并迅速打印。

?

??????? 交易糾錯，報表記錄，安全周到。在財務管理上，管理系統軟件設置了一項重要的糾錯功能，從而解決了拔卡之后的誤操作只有退現金的難題。

?

??????? 2、超強通訊與系統容量

?

??????? 強力網絡通訊使系統運行更為順暢。微機售飯管理系統通訊率達9600Bps、可靠通訊接力網絡半徑1.2公里，通過中繼器可進一步延長。網絡實時運作，單臺計算機可實時聯網控制128臺收費機、多臺計算機組成局域網可控制更多，可實現大規模的光纖通訊及利用專線和借助電話網實現多區聯網。

?

??????? 系統容量依據目前中國國情設計，更符合食堂實際。

?

??????? 射頻卡食堂微機售飯管理系統最大注冊容量1000萬人

?

??????? 3、軟件功能

?

??????? Windows界面，操作簡單、直觀、明了，鍵盤封鎖、鼠標限位，提示跟蹤，指引操作。

?

??????? 運行環境，環境單一，安全可靠，易學易懂。

?

??????? 實時操作，立即生效。具有開戶（批量）、撤戶（批量）、掛失、解掛、存款、取款、換卡、帳目查詢糾錯、帳戶各項統計等功能一應俱全。

?

??????? 多口令、多操作員管理。只有合法的操作員才能進行開戶、存取款、換卡等與現金有關的操作。

?

??????? 統計靈活，可任意查詢、統計一餐、一天及任意時間的每個窗口/每個人的消費流水帳（如：哪一天什么時間在哪個窗口消費多少錢、帳戶還余多少錢）。

?

??????? 可統計出最高就餐額、最低就餐額和平均就餐消費信息，對單位掌握消費水平很有幫助。

?

??????? 可自由設置伙食補助，根據要求按月自動輸入。

?

??????? 可自動加收管理費。

?

??????? 技術延展性

?

??????? ●系統軟件預留模塊接口，便于日后聯入企業網及建立企業校園/一卡通。

?

??????? ●多個主機在不降低系統性能的基礎上可以連接成一個標準計算機網絡，同時與后勤、財務的計算機相連。

?

??????? 5、 監控功能

?

??????? ●可從計算機屏幕觀察到各收費機是否關機，是否正常工作。

?

??????? ● 操作員可以從計算機上發現故障點，維護人員可依此排除故障。

?

??????? ● 可詳細了解各窗口的就餐人數、營業總額、當次交易額、日營業額、存取款總額等各種分段數據信息。

?

??????? ● 數據庫中設有備份庫

?

??????? ● 軟件具備完善和斷點保護錯誤自動恢復功能，使數據安全更有保證。

?

??????? ● 就餐機出現故障時，能自動脫離網絡，不影響整個系統運行。

?

??????? ● 電源為計算機在市電出現故障或停電時不影響系統正常運行。

?

三、系 統 構 成

?

??????? 射頻卡微機售飯系統由計算機控制室、線路、窗口收費機三個部分組成。計算機配套設備包括一臺計算機、一臺打印機和一臺不間斷電源（可選），計算機接入網絡控制器后，最多可以聯網控制128臺射頻卡收費機。迭加后可聯網控制256臺收費機，系統軟件數據庫可以管理數萬人。

?

??????? 說明：

?

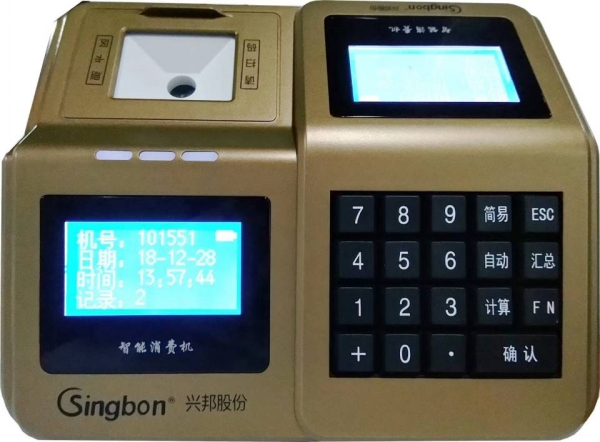

??????? １、 售飯機放在售飯窗口處，由炊事員進行操作。

?

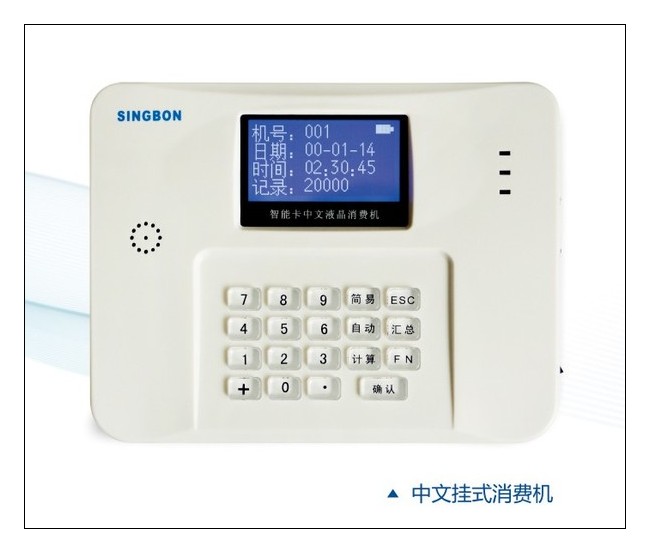

??????? ２、 射頻卡收費系統的收費機分為臥式、掛式兩種機型。

?

??????? ３、 射頻卡由就餐者持有，就餐時用此卡進行結算。

?

??????? ４、 網絡控制器連接在在計算機接口，負責終端收費機的控制工作。

?

??????? ５、 電源，平時為計算機、收費機提供穩壓電源。停電時做不間斷應急電源。

?

主要功能介紹

?

??????? ★ 采用最新射頻卡讀寫技術?？ㄆ瑹o磨損，不怕潮濕，可適應各種餐廳環境。數據可存儲10年；

?

??????? ★ 獨特的射頻卡加密技術。射頻卡可分為16個讀寫區域，每個讀寫區單獨加密。讀寫均校驗密碼，如果密碼四次校驗不對，卡片自毀。絕對保證數據安全；

?

??????? ★ 可以脫網售飯。每臺POS機自帶高容量存儲器，可以存儲30000條售飯記錄。即使網絡發生故障，也可以正常售飯。待網絡正常后，將數據上傳到服務器；

?

??????? ★ 可以斷電售飯。每臺售飯機自帶高容量智能蓄電池，斷電后，可以自動獨立供電。斷電后可以繼續售飯4－6小時；

?

??????? ★ 可以設置每次消費最大金額。如果用餐者消費金額超過最大金額，必須輸入密碼。可防止丟卡后，被別人揀到后惡意透支。每張客戶卡在發行時都有一個個人密碼；

?

??????? ★ 及時掛失功能。丟失卡后，可以立即掛失，防止卡內金額流失；

?

??????? ★ 可以固定金額消費；即：每刷卡一次，可以減掉固定金額。以提高售飯效率；

?

??????? ★ 可以菜單消費。即：將各種價格的食品定義成各個快捷鍵，消費時，只按相應數字鍵就可以；

?

??????? ★ 可隨意金額消費。即：現場輸入消費金額，按確認鍵后，將金額減掉。如果輸入錯誤，經系統管理員授權后，可以修改誤輸入的金額；

?

???????? ★ 可統計和打印各種查詢信息。包括日報表、月報表、年報表、各餐廳報表、各用餐者消費明細表、各單位消費明細表、補助信息表等等。統提供多達三十余種的各類報表；

?

??????? ★ 可實時補助。系統在設定的任意時間段內，按規定的補助標準發放個人生活補助，并生成詳細的報表。這一操作對持卡人而言，只需在規定時間段內，在營業機上使用一次其就餐卡即可完成；

?

??????? ★ 管理員權限分配?？梢詫Σ煌墓芾韱T分配不同的操作權限；

?

??????? ★ 售飯機前后雙面鍵盤。方便操作。前鍵盤主要完成持卡人輸入密碼，菜號或操作人員設置營業機等工作。后鍵盤面對操作員，用以完成消費結算的過程；

?

??????? ★ 售飯機前后雙顯示面板。方便消費人員消費。

　

技術性能介紹

?????? ?1、采用Flash ROM存儲器，可存儲至少30000人次的就餐資料；

??????? 2、讀取時間小于0.3秒；

??????? 3、具有掉電保護功能，不會丟失數據；

??????? 4、采用密封防潮、防油污結構，適合食堂惡劣環境；

??????? 5、操作溫度－10°C－＋50°C；

??????? 6、體積：280mm*220mm*75mm（掛式），220mm*250mm*110mm（臺式）；

??????? 7、耗電省，功率小于3w；

??????? 8、采用高精度進口模具，高品質家電環保PVC；

??????? 9、高亮度數碼管顯示。

?

四、系 統 釋 疑

?

??????? 1．資金短缺怎么辦？

?

??????? 使用興邦射頻卡微機售飯系統的優勢已是有目共睹，但一些單位因資金問題而遲疑不決。其實建立一套射頻卡微機售飯系統并不需要投入很多資金，只要運作得法，甚至不用投錢即可建立，且看如下分析：

?

??????? 由于興邦射頻卡微機售飯系統屬于局部信用卡，故按信用卡慣例，可向持卡者收取部分信用押金：此押金辦卡時交納，購卡人離職時退還。但在學校學生的加入和畢業是相對的，所以對單位而言，此押金將是一筆固定的流動資金。以20元計，就會有20000元資金到位；而系統中的卡片是要賣給購卡者的，這樣以每張卡收取10元計，就又有10000元資金到位。而一個1000人的單位建立一套射頻卡微機售飯系統30000元。更何況射頻卡微機售飯系統是一套可以產生明顯經濟效益的系統：

?

??????? A、堵塞原菜票、現金流通過程中的偷竊、丟失等漏洞。

?

??????? B、提高管理水平，節約人力，加快售飯速度，從而降低成本，提高收益。

?

??????? C、客觀上一定程度限制了職工的消費范圍，杜絕了飯菜票成為單位周圍“流通貨幣”的弊端，增加了職工在食堂就餐的機會，為食堂增了加收入。

?

??????? D、只要有效地將“信用押金”這筆無息的資金周轉好，也會產生很好的效益。

?

??????? E、每年的換卡也會給單位帶來很大的收入（卡的成本并沒有20元）。所以說單位基本上不用投資即可使用高效、方便、現代化的射頻卡微機售飯系統。而使用射頻卡微機售飯系統的優點已是人所共知，這樣一來早用早受益，據現在用戶的經驗表明：使用射頻卡微機售飯系統后一般兩年左右即可收回投資。

?

??????? 2、不懂計算機的人能操作嗎?

?

??????? 射頻卡產品軟件設計最為突出的特點就是直觀、易學易懂，不需要具備專業計算機知識。當然，如果您已具備一定的計算機基礎知識，操作起來就更游刃有余了。

?

??????? 窗口界面采windows風格，具有豐富的立方體圖文界面，您只需盯住屏幕，系統運行情況盡在眼前。每一步操作均有專門的提示，界面顏色可根據操作作者喜好任意調色和搭配，讓您賞心悅目，輕松工作。

?

??????? 3．針對財務保障，系統安全可靠性如何?

?

??????? 食堂售飯涉及人員眾多，款項較大，系統安全可靠性就顯得尤為重要。系統在主機運行安全保障、帳戶加密、卡片加密等方面采取了有效措施，并進一步完善，精益求精。

?

??????? 4．如在售飯過程中，主機發生故障，如何保證系統正常運行？

?

??????? 由于售飯機可以脫離主機獨立運行，所以即使主機或網絡出現任何故障，都不影響食堂的售飯。

?

??????? 5．如何避免操作人員的誤操作對系統運行產生嚴重后果？

?

??????? 系統增強了提示。報警功能并增設拒絕錯誤操作功能。對于危險操作，主機會發出報警聲。在軟件中系統對鍵盤上不用的鍵實行全封閉，對鼠標器實行范圍限制，每步關鍵操作都在確認之后，主機才予以執行。對于某些錯誤操作，主機會拒絕執行而回到初始狀態，直到操作正確，從而保證了系統可靠運行。

?

??????? 6．從財務角度如何避免操作售人員的個人行為?

?

??????? 操作人員的管理實行口令規約。操作員需憑口令才可操作主機。

?

?

五、 食堂環境下各類卡的比較

?

??????? 隨著社會發展，信用卡在各個領域已逐步推廣使用。目前，涉足食堂進餐卡領域的不外乎接觸式IC卡、光電卡、射頻卡三種類型。

?

??????? 射頻卡產品具有操作簡單、讀卡容易、誤碼率低，不受水、油污、灰塵、磁場、溫度等外界影響，不怕磨損，使用壽命長、維護方便等優點，更適用于食堂環境，受到了國內院校和企事業單位的普遍歡迎，為院校和企業事業單位和后勤管理現代化展示了廣闊前景。

?

??????? 在目前大多數用戶的第四代產品成功經驗的基礎上，根據食堂環境的具體情況和簡化操作的具體要求，對系統軟件、硬件進行了較大的改進和完善。2005年投放市場的第五代產品，是實現伙食管理規范化、科學化進程中的里程碑。

?

??????? 下表是光電卡、ＩＣ卡、射頻卡的性能比較：

?

類別 性能	射頻卡	IC卡
適應性	強,不受外界環境影響	適用于使用頻率低、環境清潔的場合
抗折性	強	強
讀卡方式	非接觸式	機械觸點式
讀卡機構	模塊化	模塊化
安全性	不能偽造	難于偽造
可靠性	高	高
卡成本	較貴	較低
使用壽命	大于十年	500000次
市場情況	成為其他系統的替代品	較多

?

?

六、凈化食堂信用卡系統

?

??????? 中國食堂逐步進入電子貨幣時代

?

??????? 目前，國內大部分高校學府和許多國家機關、企、事業單位，持卡就餐已成為習慣。有關專家指出：推廣微機售飯，其意義不僅在于簡化就餐結算過程，而是從根本上解決了餐券流通過程中的弊端。所以采取相適合的信用卡應用技術，便成為信用卡應用廠商們共同面臨的課題

?

??????? 射頻卡將是未來趨勢

?

??????? 食堂這一中國特有的名詞代表著這樣的環境定義：油污、蒸汽、高溫、高濕，而這種環境對于磁卡卻是大敵。此外，采用摩擦式讀卡是這些卡的弱項：以單位為例，職工每日三餐，每餐讀卡二次，扣除每人每年讀卡2000余次，因此，對于信用卡和窗口讀卡機的抗磨性能要求極高。不僅要求卡片表面保持清潔干燥，而且磨損和老化的問題。

?

??????? 近幾年時間，一種叫做“射頻卡”的自動售飯系統廣受單位的青睞。射頻卡采用非接觸式讀卡，不會對卡片和讀卡器造成磨損，再加上使用方便，完全可以通過計算機進行管理。而且，較好的聯網系統也使得戶外聯網不會影響售飯機正常工作，克服了室外電線給自動售飯系統帶來的缺陷。

?

?

??? 說明：就餐卡為感應卡，卡正面可印刷客戶宣傳圖片或照片。

?
